1151/3351遠傳差壓變送器

一、概況：
    GLP1151/3351系列電容式壓力變送器有多種形式，可用于表壓、絕壓、差壓、流量、真空度、液位和比重的測量等場所，已廣泛用于石油、化工、冶金、電力、食品、造紙、醫藥、機械制造、科學實驗和航空軍工等行業。

二、特點：
    ◇精度高

    ◇穩定性好
    ◇二線制（特殊可四線制）
    ◇固體元件，接插式印刷線路板
    ◇堅固抗振
    ◇量程、零點外部連續可調
    ◇正遷移可達500%；負遷移可達600%
    ◇智能型量程比10：1

三、測量原理：
    過程壓力通過兩側或一側的隔離膜片及灌充液傳至б室的中心測量膜片，中心膜片是一個張緊的彈性元件，作用在兩側的壓力差（對于 GP表壓變送器，大氣壓力直接施加在中心膜片的低壓側；對于AP絕壓變送器，其低壓側始終保持一個參考壓力）使其產生相應的變形位移，位移量與差壓成正 比，最大移位約0.10mm，這種位移在電容板上形成差動電容，由電子線路把差動電容換成二線制的4~20mA DC信號輸出。

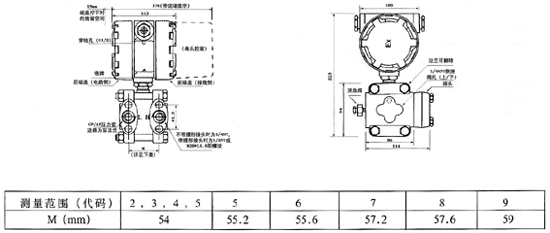

四、外形尺寸圖：

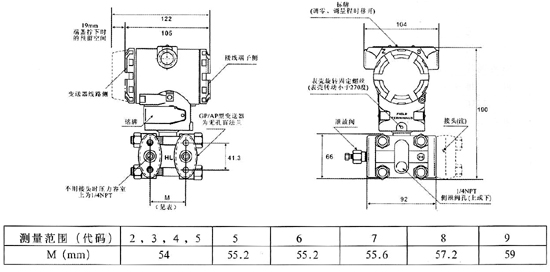

1、1151外形尺寸圖
