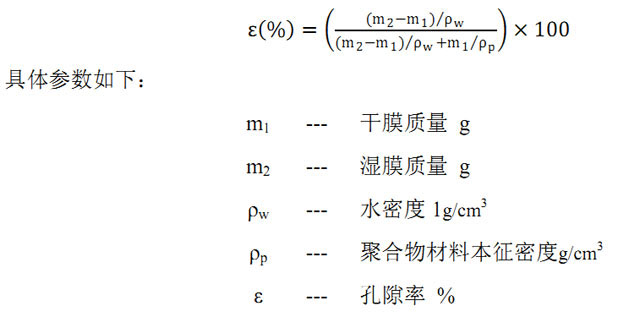

1. 乙醇法：將PTFE中空纖維膜浸入乙醇溶液中2h，使乙醇溶液完全浸入膜孔，清洗膜孔；完成清洗后，將膜材料放于真空烘箱，在溫度為50℃下干燥2h，干燥后稱量，記錄PTFE干膜質量m₁。清洗后用用無水乙醇將PTFE中空纖維膜完全潤濕，并放入去離子水中置換，浸泡24h，實驗中，每隔4h更換一次去離子水；待置換完全，將膜內外表面的水控干，稱重記錄為m₂。根據干濕膜的重量可計算出膜的孔隙率。

2. 稱重法：由于PTFE材料疏水性強，該方法測試時，微小的顫動會使PTFE中空纖維膜孔內的水被甩出，導致測試存在較大的誤差。因此，多數研究者采用稱重法計算PTFE中空纖維膜的孔隙率。具體操作如下：

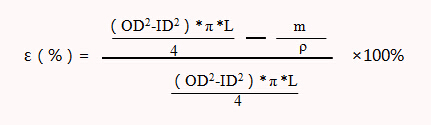

用無水乙醇將PTFE中空纖維膜清洗干凈，放入烘箱50度下干燥完全，干燥后裁量1米長膜絲用精密天平稱量，記錄中空纖維膜干膜重量m。稱重后膜絲截取一段樣品，在電子顯微鏡下測量膜絲內外徑，分別記錄為OD和ID。根據如下公式可計算出PTFE中空纖維膜的孔隙率。

公式中：

OD----膜絲外徑 m；

ID----膜絲內徑 m；

m ----膜絲重量kg；

ρ ----PTFE材料密度kg/m³；
